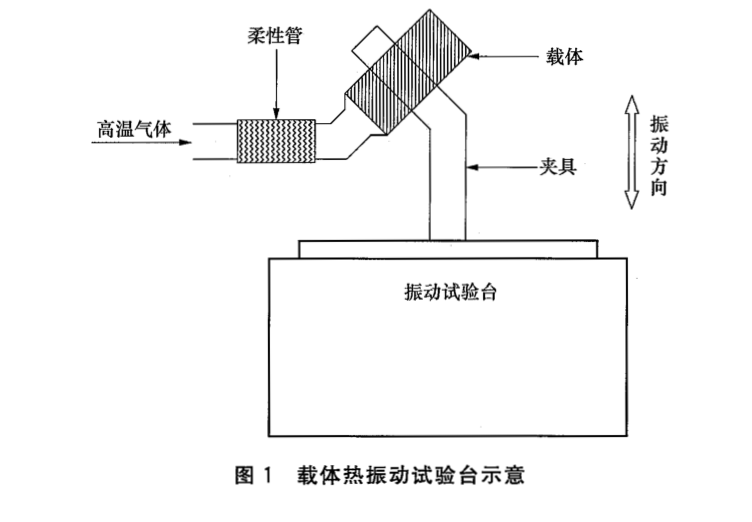

將載體通過夾具成45剛性固定于振動試驗臺上,并于發動機或燃燒器相連(圖1),夾具一階共振頻率應大于試驗頻率。

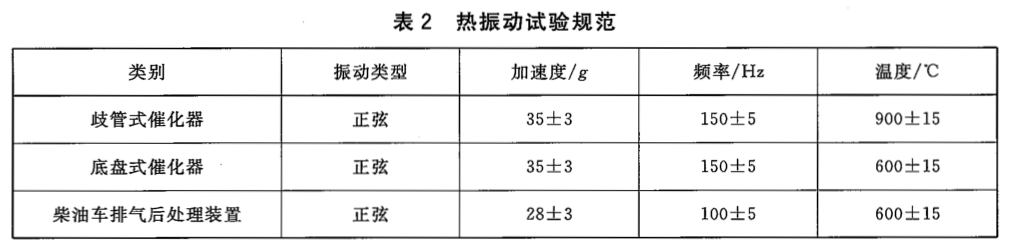

載體通過氣流空速為(60000士600)h-1;人口溫度按載體類別依據表2中溫度規范進行,或者按照實車采集到的最高溫度值進行,溫度測量點位于載體前端面前(10士5)mm。
振動方向為垂直方向,振動工況按類別依據表2 中振動規范進行,或按照實車情況依據企業其他振動工況進行。試驗時間 20 h。
試驗前后在常溫下測量載體前后端面間空速(60 000土600)h-1下的壓差值,并檢查載體完好情況。
振動耐久性要求
1 按上述進行熱振動試驗。
2熱振動試驗前后,常溫下測量載體空速(60 000士600)h-1下前后端面壓差,壓差值的變化值不得超過15%。
3熱振動試驗后載體不應出現蜂窩明顯變形、蜂窩結構與外殼脫落或脫離、外廓嚴重變形等破壞現象,其他破壞形式可由企業技術要求詳細加以規定。
|
